CSST の安全性: ガスチューブのリスクと設置のベストプラクティスを理解する

ステンレス波形チューブ (CSST) は現在、住宅および商業ビル内に天然ガスを供給する最も一般的な方法の 1 つです。しかし、CSST の安全性は、単一のテスト結果や証明書によって決まるわけではありません。実際には、安全な CSST システムは、ステンレス鋼自体の耐食性と疲労寿命、波形加工の精度、両端に取り付けられる継手とバルブの品質、取り付け中に適用される電気的接合と機械的保護の 4 つの要素の組み合わせです。これらのリンクのいずれかが弱い場合、パイプの外観がどれほど良好であっても、ガス ライン全体が危険になります。

CSST の安全性が実際にカバーするもの

CSST は、波形の壁プロファイルを備えた連続した柔軟なステンレス鋼管です。硬質パイプよりも配線が早く、接合部が少なく、建物の沈下や地震動をよりよく吸収できるため、多くの用途で硬質黒鉄パイプに取って代わりました。接合部の数が少ないということは、潜在的な漏れ箇所が少ないことを意味し、これが CSST の安全性の重要な議論です。

ただし、安全性に関する議論がチューブ自体にとどまることはほとんどありません。完全な CSST 設置には、コネクタ、ボール バルブ、ティー、ウォール ボックス、保護スリーブ、およびボンディング導体が含まれます。業界のインシデント調査では、ほとんどのガス漏れがコルゲートチューブの長期使用ではなく、末端接続部で見つかっていることが繰り返し示されています。だからこそ、 安全な CSST システムは完全なアセンブリとして評価される必要がある 、ガスメーターまたはマニホールドから機器の入口まで。

パイプだけでは不十分な理由

指定者は、ステンレス鋼のグレードと壁の厚さだけに焦点を当て、システム全体が安全であると仮定することがあります。しかし、真空管の信頼性はその終端と同じくらいに決まります。フィッティングの不一致、ナットの締めすぎ、保護されていない曲げ、または電気的接合の欠如はすべて、304 ステンレス鋼の材料の利点を無効にする可能性があります。 CSST の設置を計画するときは、アプライアンスから逆方向に考えてください。つまり、何がガスに触れるのか、何が接続部を保持するのか、壁やキャビネットを通過するラインをどのように保護するのかを考えてください。

材料レベルの安全性: ステンレス鋼グレード、波形および腐食

CSST の安全性は工場から始まります。ほとんどの高品質 CSST 製品は 304 オーステナイト系ステンレス鋼で作られています。このグレードは、一般的な腐食に対する耐性、優れた低温靱性、および幅広い動作温度にわたって安定した機械的特性を備えていることが十分に証明されているグレードです。ガス用途の場合、304 がベースラインです。攻撃的な海岸環境や工業環境の場合、一部のプロジェクトでは 316 に移行するか、耐食性の外層を追加します。

波形プロファイルは単なる柔軟性の特徴ではありません。繰り返される環状の波形により、曲げ応力がより広い表面積に分散され、ガス器具からの振動の影響を和らげ、一点での局所的な歪みを防ぎます。波形のピッチと深さが一貫して製造されている場合、チューブは長年の圧力サイクルにわたって予測可能な疲労挙動を示します。私たちのエンジニアリングレビュー 波形デザインが漏れのリスクをどのように軽減するか 幾何学が冶金学と同じくらい重要である理由を説明します。

上のグラフは、現場での故障レポートから得られる一般的なパターンを反映しています。非接合システムでの落雷によるアーク放電など、高エネルギーのリスクが最大の脅威となりますが、ベースのステンレス鋼材料自体が主な故障原因になることはほとんどありません。実際のリスク レベルは、設置環境に大きく依存します。

実際の設置における腐食に関する考慮事項

304 ステンレス鋼は、高温で塩化物にさらされると、孔食や応力腐食割れが発生する可能性があります。沿岸の塩気、ガレージに追跡される凍結防止用の塩、またはガス管の近くに保管されている洗浄用化学物質はすべて、塩化物に富んだ微環境を作り出す可能性があります。そのような状況では、 アップグレードされた合金保護を備えた耐食性ステンレス鋼ガスホース 標準の黄色の PVC コーティングされたチューブよりも防御的な選択肢です。製造ルートも重要です。きれいな成形と焼きなましのプロセスで得られる滑らかな表面により、腐食が始まる箇所が少なくなります。

卸売ステンレス鋼波形ガスホース耐食性 ZLR-05 供給 Zhejiang Zhenlong は、中国の卸売ステンレス鋼波形ガスホース耐食性 ZLR-05 サプライヤーおよび OEM/ODM 会社、The Sta... 製品を見る→

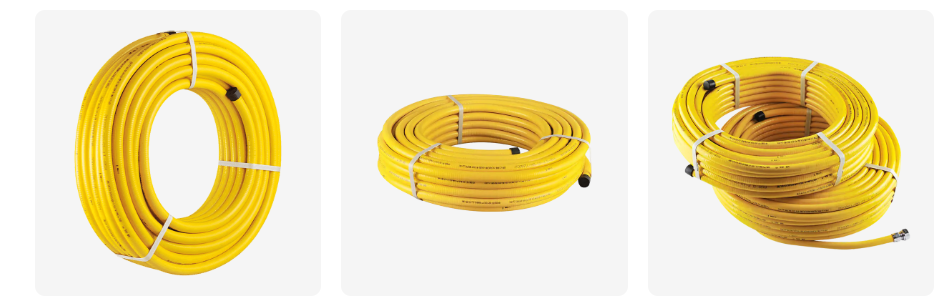

ガス配管システム全体の一次チューブを選択する場合は、検証済みの材料証明書と均一な波形形状を探してください。あ 一貫した肉厚の 304 ステンレス鋼波形ガス管 圧力定格、曲げ性能、長期耐久性の予測可能なベースラインを提供します。

卸売 304 ステンレス鋼波形ガス管 ZLR-02 サプライヤー、会社 Zhejiang Zhenlong は、中国の卸売 304 ステンレス鋼波形ガス管 ZLR-02 サプライヤーおよび OEM/ODM 会社です。304 ステンレス鋼... 製品を見る→

取り付けの危険性: 接着、曲げ、機械的保護

設置ミスは、材料の欠陥よりも多くの CSST の安全上のインシデントを引き起こします。最もよく文書化されている問題は落雷による被害です。 CSST システムが電気的に接続されていない場合、近くに落雷があると、チューブと近くの接地金属の間に電位差が生じる可能性があります。この電位差により、薄いステンレス鋼の壁を通るアークが発生し、ピンホール漏れが発生する可能性があります。米国の NFPA 54 を含む国家規格では、CSST システムのボンディングが必要になりました。チューブの配線がどれほど便利であっても、このステップはオプションではありません。

機械的保護は 2 番目に重要な設置要素です。 CSST は手で曲げることができますが、製造元が指定した最小曲げ半径内でのみ曲げることができます。同じ箇所での繰り返しの曲げ、コネクタ付近のよじれ、金属スタッドとの鋭い接触はすべて応力集中を引き起こし、最終的に亀裂が発生する可能性があります。床、壁、またはキャビネットを通過する配線の場合は、保護エンクロージャを使用することを強くお勧めします。まさにこれが理由です 壁埋め込みスイッチボックスが家庭用ガスホースの新しい安全基準になりました : チューブを規定の経路に固定し、鋭利なエッジから遠ざけ、設置者にバルブ接続のためのきれいな表面を提供します。

隠蔽設置の場合は、適切な定格の埋設壁保護ボックスを選択してください。うまく設計された 家庭用ガスホース用ステンレス製壁埋設スイッチボックス 機械的なガードと遮断バルブの構造化されたインターフェースの両方として機能するため、フレキシブルチューブはバルブの重量や壁の動きによる負担を決して受けません。

家庭用ガスホース用の卸売ステンレス鋼埋設壁スイッチボックスサプライヤー、Co Zhejiang Zhenlong は、家庭用ガス ホース サプライヤーおよび OEM/ODM 会社のための中国卸売ステンレス鋼埋め込み壁スイッチ ボックス、ステンレス... 製品を見る→

継手とバルブ: 実際に漏れが始まる場所

設置業者や住宅所有者が CSST の漏れについて説明するとき、ほとんどの場合、故障箇所はネジ接続部、圧縮ナット、またはバルブ本体にあり、チューブの途中ではありません。この単純な観察によって、フィッティングが思いつきではない理由が説明されます。これらはガス供給システム全体の安全上重要な層です。

堅牢なベースを備えたボールバルブにより、メンテナンスのためにアプライアンスが隔離されます。 T はガスを複数の出口に分配します。ウォールボックスは、終端を制御された位置に移動します。各コンポーネントのシール形状は波形チューブの端に一致する必要があり、ねじの種類は地域のガス規格 (たとえば、北米の NPT、他の多くの市場の BSP) に一致する必要があります。チューブ、コネクタ、バルブが同じメーカーの場合、互換性が文書化されます。ガスラインで銘柄を混合することは一般的ですが、回避可能な設置リスクです。

キッチンや産業環境でのさらなる耐久性が必要な仕事の場合は、時間をかけて見直してください。 金属巻きステンレス鋼ガスホースの正しい選び方 アセンブリを指定する前に。金属ラッピングは耐摩耗性と機械的強度を高めますが、曲げ剛性とエンドフィッティングのデザインも変化させるため、独自の慎重な評価が必要です。

工場での安全性の検証：製造品質とコンプライアンス

ウェブサイト上の証明書は、安全なチューブを一貫して生産する製造システムと同じではありません。 CSST サプライヤーを評価するときは、材料分析、溶接プロセス管理、最終圧力テストについて尋ねてください。これらは、成熟した工場と単純なチューブ輸入業者を分ける具体的なステップです。

浙江鎮龍エネルギー設備技術有限公司は、この規律ある道を歩むメーカーの 1 つです。寧波市余姚に拠点を置く同社は、30,000平方メートルの工場建物、30本の溶接および成形生産ライン、2本の連続固形溶融水素炉生産ラインを備えた40エーカーの施設を運営しています。流入および流出する材料は直読式分光計で金属組成を検査され、完成したアセンブリは気密性試験機で検証されます。同社は中華人民共和国の圧力配管用特殊機器製造ライセンスを取得しており、国家試験センターを通じて CE 認証レポートを取得しており、中国都市ガス協会の会員でもあります。これらは装飾的なバッジではありません。これらは、材料のトレーサビリティ、溶接、漏れテストの管理ポイントが実際に整備されていることの証拠となります。
