ガスライン用の波形のステンレス鋼の管または銅管
ガス管用ステンレス波形管 一般に、硬質銅パイプと比較して、より迅速な設置と障害物の周りでの優れた柔軟性が得られますが、銅パイプは、その長い設置の歴史と簡単な接合方法が評価され、今でもよく知られている選択肢です。どちらの材料が一般的に優れているというわけではなく、正しい選択は、建物のレイアウト、配線の複雑さ、ガス配管システムが壁、床、狭いスペースをどのように移動する必要があるかによって大きく異なります。
どちらの材料も、供給ポイントから機器までガスを安全に運ぶという同じ基本的な目的を果たしますが、その仕事への取り組み方は大きく異なります。コルゲートチューブはフレーム部材やコーナーの周囲で手作業で曲げられますが、銅パイプは専用の工具を使用して固定角度で接合された切断長さに依存しています。 ガス管継手 .
波形ステンレス鋼管の材質

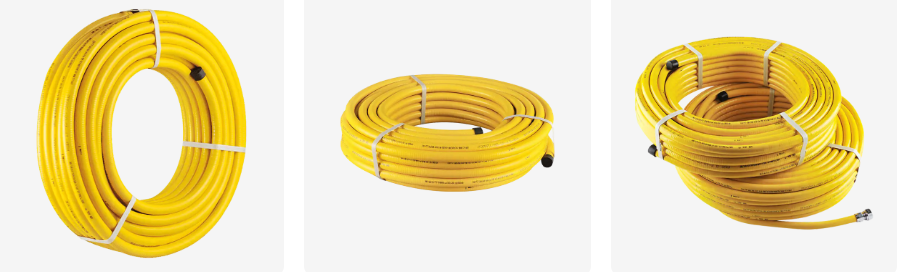

CSST と短縮されることが多い波形ステンレス鋼チューブは、滑らかな表面ではなく、うねのある波状の壁パターンで形成された柔軟な金属チューブです。この波形の壁によりチューブに柔軟性が与えられ、滑らかな壁のパイプが同じ応力を受けた場合のようによじれたり弱くなったりすることなく繰り返し曲げることができます。
典型的な構築レイヤー
- ガス流を運ぶ波形ステンレス鋼コアチューブ
- コアを摩耗から保護する、保護用の外側ジャケット（多くの場合黄色）
- チューブの端に圧着または機械的に接合されたエンドフィッティング
- フィッティング接続ポイントに組み込まれた接着または接地規定
これに対し、銅パイプは硬くて滑らかな壁のチューブであり、方向が変わるたびに正確な長さに切断し、はんだ付け、ロウ付け、またはフレア接続で接合する必要があり、フレキシブル チューブと比較すると、通常の作業では当然のことながらジョイントの数が増加します。
主要なプロパティの並べて比較
以下の表は、ガス配管の設置を計画する際に最も重要な特性に応じて 2 つの材料をまとめたものです。
| プロパティ | 波形ステンレス鋼管 | 銅管 |
|---|---|---|
| 柔軟性 | 高く、障害物の周りで手で曲がります | 剛性があり、方向変更にはフィッティングが必要 |
| 実行ごとのジョイント数 | 長距離ランでのジョイントの減少 | すべての屈曲点でより多くのジョイント |
| 耐食性 | 強力なステンレス鋼構造 | 良好ですが、特定の土壌または水の状態に影響されます |
| 設置方法 | 機械的圧着または圧縮フィッティング | はんだ付け、ろう付け、またはフレアフィッティング |
| フレーミングによるルーティング | シンプルで、ドリル穴に簡単に通せます | 正確な測定と切断が必要 |
通常の実行におけるインストール時間の違い
ジョイントが少ないほど準備やテストが必要な接続ポイントが少なくなるため、柔軟性は設置速度に直接つながります。以下の棒グラフは、一般的な実行期間にわたる相対的なインストール時間の一般的なパターンを反映しています。
複数の方向変更を伴う長いランでは、2 つの材料間の時間差が最も大きくなる傾向があります。これは、銅製ランのすべての曲げに、チェックが必要な取り付け、切断、接合が追加されるのに対し、波形ランは同じ障害物の周囲で単純に屈曲するためです。
複数年のサービス期間にわたる耐久性要因
長期的なパフォーマンスは、各材料が振動、小さな地面の動き、繰り返しの温度サイクルにどのように反応するかによって決まります。以下の縦棒グラフは、これらのストレス要因にわたる一般的な耐久性パターンの概要を示しています。
波形チューブの柔軟な壁構造は、硬い配管よりも軽微な動きや振動を容易に吸収する傾向があります。これが、建物の動きや地震活動が多い地域の天然ガス設備用の波形ステンレス鋼チューブとして CSST が一般的な選択肢となっている理由の 1 つです。
主要な要素にわたる全体的なパフォーマンスの比較
複数の要素を 1 つのビューにまとめると、各材料がどこに向かう傾向があるかを明確にするのに役立ちます。以下のレーダー チャートは、一般的に重み付けされる 5 つの要素にわたって、波形ステンレス鋼チューブと銅パイプを比較しています。
一般に、コルゲート チューブは取り付け速度、柔軟性、耐振動性の点で優れていますが、銅パイプは従来のはんだ付け接続に慣れている取り付け業者にとって、接続の簡単さで長年の地位を保っています。
コルゲートチューブおよび銅管に使用される継手
ガス管継手は 2 つのシステム間で大きく異なります。波形チューブは通常、チューブの端の周囲を圧着または圧縮する機械的なフィッティングを介して接続され、熱や炎を発生させずにシールを形成します。銅パイプははんだ付けジョイント、ろう付け接続、またはフレアフィッティングに依存しており、それぞれ慎重な表面処理と正確な技術が必要です。
材質別の一般的な継手の種類
- 圧着継手、波形チューブの端接続に一般的
- 圧縮継手、チューブとパイプの移行部の両方に使用
- フレア継手、銅パイプがアプライアンスのコネクタと接触する場所に一般的
- はんだ付けまたはろう付けされた接合部、硬質銅パイプの経路に沿って使用
- 移行継手、チューブまたはパイプを異なる種類の材料に接続する
継手の選択は、チューブまたはパイプの仕様と使用目的の条件の両方に一致する必要があります。これは、ある直径に対して正しいサイズの継手が、サイズが一致しないチューブまたはパイプでは確実に密閉できないためです。
各マテリアルのサイジングと配線に関する考慮事項
直径の選択は、ガス流量の需要、機器の負荷、および合計稼働長によって異なります。波形ステンレス鋼管は一般に、住宅用および軽商用ガス配管に適したさまざまな公称サイズで入手可能ですが、銅管のサイジングは、標準の公称パイプ サイズを使用する同様の需要ベースのアプローチに従います。
ルーティング動作は、2 つのマテリアルが最も異なる部分です。波形の配管は、はるかに少ない停止回数で連続長を使用して複数のフレーム部材を通過できるため、HVAC および一般ガス供給プロジェクトの両方に使用するフレキシブルなステンレス鋼チューブの計画が簡素化されます。銅管のルーティングでは、一度設置すると各方向の変更が固定された取り付け位置になるため、通常、事前に曲げポイントを計画することが役立ちます。
各マテリアルが一般的に適用される場所
どちらの材料も住宅用および軽商用ガス配管に使用されますが、使用パターンは建物のタイプと配線の複雑さに従う傾向があります。
- 骨組住宅建築における内部ガス分配用のコルゲートチューブ
- 補助燃料セットアップにおけるプロパン システム用の CSST 用波形チューブ
- 堅牢な仕上げ外観が好まれる露出配管用の銅パイプ
- 方向変更を最小限に抑えた短い配管用の銅パイプ
- フレームへのアクセスが制限されている改修プロジェクト向けの波形チューブ
確立された波形ガスチューブサプライヤーを通じて調達するプロジェクトチームは、既存の壁にフレキシブルチューブを通すことで通常必要となる硬い銅管の解体を回避できるため、特に改修工事用にチューブを選択することがよくあります。
浙江振隆エネルギー設備技術について
Zhejiang Zhenlong Energy Equipment Technology Co., Ltd. は、金属ホース、天然ガスパイプライン、配管継手、衛生陶器、バルブ、プラスチック製品、ハードウェアなどのエネルギー機器の研究、開発、製造、加工に従事しています。同社は浙江省寧波市余姚に位置し、以下の地域をカバーしています。 40エーカー 工場棟が連なる 30000平方メートル .
生産能力には以下が含まれます 30の溶接および成形生産ライン 中断のない固体溶解水素炉ラインと材料試験装置とともに、波形ステンレス鋼チューブとパイプ継手の製品ライン全体で一貫した生産をサポートします。ガス管用波形ステンレス鋼管のサプライヤーおよびガス管継手会社として、Zhenlong は研究開発、設計、生産チームと協力して、複数の地域のパートナー向けに OEM 波形ステンレス鋼管およびカスタム波形ステンレス鋼管プログラムをサポートしています。
よくある質問
これは、隆起した壁パターンを持つ柔軟な金属管で、硬いパイプよりも少ない接合部で建物内にガスを運ぶために使用されます。
これは、家庭用および軽商用ガスの供給に使用され、メーターまたはマニホールドから個々の機器への供給経路を指定します。
はい、波形ステンレス鋼管は、住宅および軽商業用建物全体への天然ガスの供給に広く使用されています。
はい、コルゲートチューブはプロパンシステムでも使用されており、天然ガス設備と同じ一般的な配線と取り付けのアプローチに従っています。
適切に取り付けられたチューブは長期間使用できるように設計されており、ステンレス鋼構造により通常の条件下での長期間の使用がサポートされます。
はい、ステンレス鋼のコアは、多くの従来の配管材料と比較して、耐腐食性に優れています。
波形チューブは、定格仕様内の一般的な家庭用および軽商用ガスの圧力範囲に対応するように製造されています。
さまざまな流量需要や機器の負荷に合わせてサイズを調整した、さまざまな公称直径のチューブが用意されています。
機械的圧着および圧縮継手は最も一般的な接続方法であり、はんだ付けやロウ付けを行わずにチューブを密閉します。
